Macchina di macinazione dell'albero motore

Rettifica alberi motore è difficile perché i perni di manovella non ruotano attorno all'asse principale dell'albero motore, ma orbitano attorno ad esso in un percorso eccentrico in continuo movimento, il che significa che la mola deve seguire un bersaglio in movimento piuttosto che una superficie circolare fissa. Una rettificatrice per alberi a gomiti CNC risolve questo problema con il controllo dell'asse sincronizzato che ricalcola la posizione della ruota migliaia di volte per giro, gestendo anche il rischio di deflessione creato da un albero lungo, pesante e caricato in modo non uniforme. Le sezioni seguenti spiegano perché questo processo è particolarmente impegnativo, come la macchina tiene traccia dei perni eccentrici, quali tipi di albero motore necessitano di attrezzature dedicate e come selezionare la macchina giusta.

Perché la rettifica dell'albero motore è così difficile

A differenza di un albero semplice, un albero motore ha più perni sfalsati rispetto all'asse di rotazione principale di una distanza eccentrica fissa, uno per ciascun cilindro servito dal motore o dal compressore. Quando l'albero motore ruota attorno alla linea centrale del perno principale durante la rettifica, ciascun perno traccia un'orbita circolare attorno a tale linea centrale anziché rimanere fermo. Un brevetto che descrive i metodi di rettifica dei perni di manovella rileva che la porzione di rettifica della ruota si muove effettivamente in un'orbita ellittica rispetto al perno durante un giro dell'albero motore, il che significa che le condizioni di rettifica come il carico della ruota e la velocità di contatto cambiano continuamente durante tutto il ciclo.

Ciò crea diverse sfide di compounding che non esistono nella rettifica cilindrica standard.

• Geometria del contatto in continuo cambiamento. La ruota deve muoversi radialmente in coordinazione con l'angolo di rotazione dell'albero motore per continuare a seguire la superficie del perno orbitante, anziché mantenere una posizione fissa.
• Resistenza alla macinazione variabile. La ricerca sulla meccanica della rettifica dei perni di biella ha dimostrato che la resistenza alla rettifica agisce nella stessa direzione del movimento del perno in alcuni punti della rotazione e nella direzione opposta in altri, creando fluttuazioni di carico che possono influire sulla precisione se non compensate.
• Alberi lunghi, sottili e caricati in modo non uniforme. Gli alberi a gomiti sono spesso lunghi rispetto al loro diametro e presentano una distribuzione irregolare della massa dovuta ai contrappesi, rendendoli inclini alla flessione sotto la forza di macinazione e il proprio peso.
• Molteplici superfici critiche su una parte. I perni principali, i perni e talvolta le facce di spinta devono essere tutti rettificati accuratamente l'uno rispetto all'altro sulla stessa parte.
• Alta conseguenza dell'errore. Un albero motore fuori tolleranza può causare vibrazioni, usura dei cuscinetti o guasti al motore, quindi il margine di errore accettabile è estremamente ridotto rispetto alle dimensioni e alla massa del pezzo.

Questi fattori spiegano perché la rettifica di alberi a gomiti richiede macchine appositamente costruite anziché una rettificatrice cilindrica standard adattata al lavoro.

In che modo le rettificatrici per alberi a gomiti CNC lucidano i perni eccentrici

Per rettificare un perno che orbita attorno alla linea centrale principale, una rettificatrice per alberi a gomiti CNC coordina due assi in tempo reale: un asse C che ruota l'albero a gomiti e un asse X che sposta radialmente dentro e fuori il carrello della mola. La ricerca accademica sulla rettifica dei perni dell'albero motore, pubblicata sulla rivista peer-reviewed Sensors, descrive questa come una rettifica oscillante, in cui l'albero motore è guidato dall'asse C attorno al centro del perno principale mentre i perni ruotano attorno allo stesso centro e la mola esegue un movimento alternativo lungo l'asse X per seguire il perno.

Secondo la stessa ricerca, la precisione di posizionamento pratica sia dell'asse C che dell'asse X deve corrispondere strettamente alle equazioni teoriche di controllo del movimento affinché il risultato sia un vero profilo circolare del perno del perno, poiché qualsiasi deviazione tra la posizione comandata e quella effettiva dell'asse introduce un errore di contorno direttamente sulla superficie del terreno. Questo è il motivo per cui le rettificatrici per alberi a gomiti si affidano a encoder ad alta risoluzione e servocomandi ben calibrati anziché ai sistemi di posizionamento più semplici presenti sulle rettificatrici per diametro esterno standard.

Quali tipi di alberi a gomiti richiedono rettificatrici specializzate

Non tutti gli alberi a gomiti presentano la stessa sfida di rettifica e le specifiche della macchina variano in modo significativo in base alle dimensioni, al peso e alla configurazione dell'albero a gomiti. La tabella seguente delinea le categorie comuni e le relative considerazioni sulla macinazione.

Gli alberi a gomiti pesanti presentano un particolare problema ingegneristico. Un brevetto di una rettificatrice che riguarda la rettifica di perni su alberi a gomiti pesanti spiega che la deflessione diventa un problema significativo quando l'albero a gomiti supera una certa lunghezza e peso e descrive una disposizione di scarico che applica una forza di contrasto costante all'albero a gomiti durante la rettifica specificamente per gestire questa deflessione senza attaccare parti aggiuntive all'albero stesso. Ciò illustra il motivo per cui le rettificatrici per alberi a gomiti per impieghi gravosi sono costruite con sistemi di supporto e scarico dedicati di cui le macchine su scala automobilistica in genere non necessitano.

Come evitare la flessione e garantire la precisione nella rettifica dell'albero a gomiti

La flessione è una delle fonti di errore più comuni nella rettifica dell'albero a gomiti, poiché l'albero è supportato solo alle sue estremità o su lunette fisse intermedie mentre una forza di rettifica viene applicata fuori centro. Le seguenti pratiche e caratteristiche della macchina risolvono direttamente questo problema.

1. Lunette fisse e supporti seguace. Le lunette regolabili posizionate vicino al perno da rettificare riducono la luce non supportata dell'albero motore e limitano la deflessione sotto la forza di taglio.
2. Sistemi di controbilanciamento o di sollievo. Sugli alberi a gomiti pesanti, i dispositivi di scarico meccanico applicano una forza di contrasto per compensare il peso proprio dell'albero, prevenendo l'abbassamento che altrimenti distorcerebbe il perno rettificato.
3. Sequenza di macinazione ottimizzata. La rettifica dei perni in un ordine pianificato, anziché in sequenza lungo l'albero, può bilanciare le forze e ridurre la deflessione cumulativa man mano che il materiale viene rimosso.
4. Tassi di alimentazione controllati. Passate più leggere e più frequenti in prossimità della dimensione finale riducono la forza di rettifica di picco rispetto a un singolo taglio pesante, riducendo la deflessione momentanea.
5. Basamento macchina e testata rigidi. Una struttura della macchina pesante e ben smorzata resiste alla propria deformazione sotto carico, che si aggrava con qualsiasi deflessione dell'albero se la macchina stessa non è sufficientemente rigida.
6. Precisione del movimento in tempo reale. Poiché la rettifica dei perni dipende dalla precisa coordinazione degli assi C e X, la regolazione del servo e la risoluzione dell'encoder influiscono direttamente sulla corrispondenza del percorso utensile comandato con l'effettivo profilo del terreno.
7. Controllo termico. Il flusso del refrigerante e le condizioni ambientali costanti limitano l'espansione termica del lungo corpo dell'albero motore, che altrimenti sposterebbe la posizione del perno a metà ciclo.

Affrontare la deflessione raramente è una soluzione unica. In genere richiede la giusta combinazione di rigidità della macchina, supporto del pezzo e una sequenza di rettifica adatta alla lunghezza specifica dell'albero motore e alla distribuzione della massa.

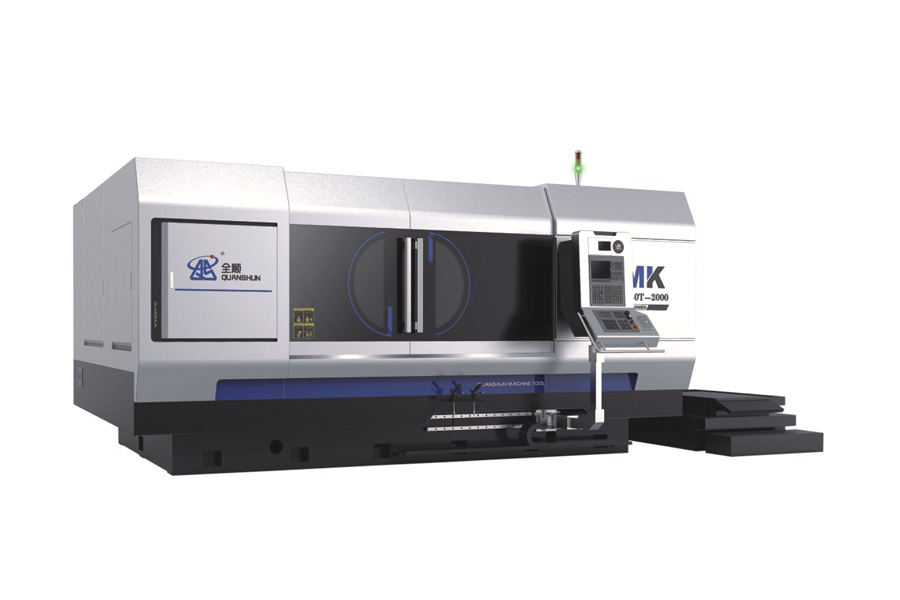

Come scegliere la giusta rettificatrice per alberi a gomiti CNC

Selezionando un Rettificatrice per alberi a gomiti dovrebbe essere basato sulle dimensioni, sul peso e sul profilo di tolleranza degli alberi a gomiti che prevedi di produrre, non solo sulla parte più grande del tuo attuale portafoglio ordini. Considera i seguenti fattori.

• Lunghezza massima e oscillazione dell'albero motore. Confermare che la lunghezza del basamento della macchina e il diametro di oscillazione coprano l'albero motore più grande previsto con un margine per la crescita futura della parte.
• Numero di pin e giornali principali supportati. Verifica che il controllo dell'asse C e dell'asse X possa gestire il conteggio del perno dell'albero motore e la configurazione della corsa senza tempi di ciclo eccessivi.
• Funzionalità di gestione della deflessione. Per alberi a gomiti più lunghi o più pesanti, verificare se la macchina include lunette fisse, sistemi di scarico o altro supporto progettato per contrastare l'abbassamento durante la rettifica.
• Risoluzione servo ed encoder. Il controllo del movimento a risoluzione più elevata migliora direttamente la rotondità del perno, poiché il posizionamento dell'asse deve seguire da vicino l'equazione teorica dell'orbita.
• Sistema di molatura e ravvivatura. Verificare che le dimensioni, il tipo e il ciclo di ravvivatura automatica della ruota siano adatti ai diametri del perno e alla finitura superficiale richiesti dagli alberi motore.
• Volume di produzione ed esigenze di cambio formato. Le officine ad alto mix e con volumi ridotti beneficiano della programmazione CNC flessibile per diverse configurazioni di corsa, mentre le linee di produzione dedicate possono favorire cicli fissi ottimizzati.
• Supporto e formazione del produttore. Le rettificatrici per alberi a gomiti sono macchine complesse, pertanto l'accesso continuo ai pezzi di ricambio, al supporto per la calibrazione e alla formazione degli operatori è importante per la durata di servizio dell'attrezzatura.

La nostra azienda produce apparecchiature di rettifica di precisione in una struttura di 35.000 metri quadrati con un'area edificabile di 32.000 metri quadrati, combinando una base di produzione dedicata di macchine utensili con una base di produzione di parti idrauliche. La nostra gamma di prodotti comprende rettificatrici cilindriche ordinarie e CNC, rettificatrici cilindriche frontali CNC, rettificatrici cilindriche CNC e frontali con carico e scarico automatico, rettificatrici composite e rettificatrici cilindriche ordinarie e CNC ad alta precisione. Laddove l'albero motore o un altro componente specializzato di un cliente non rientra nelle specifiche standard del catalogo, il nostro team di ingegneri progetta anche rettificatrici speciali non standard e fornisce tecnologia di supporto, software, formazione e integrazione di automazione.

La nostra azienda detiene la certificazione del sistema di qualità ISO9001-2015 e la certificazione di sicurezza CE ed è stata riconosciuta come impresa nazionale ad alta tecnologia. Nel 2021, siamo stati valutati come una nuova piccola e media impresa specializzata nella provincia di Zhejiang. Con le qualifiche di auto-esportazione in atto, i nostri prodotti raggiungono attualmente più di 20 paesi tra cui Stati Uniti, Germania, Giappone e mercati in tutto il sud-est asiatico, basati su un impegno di lunga data per la qualità prima di tutto, la reputazione prima di tutto e il servizio prima di tutto.
