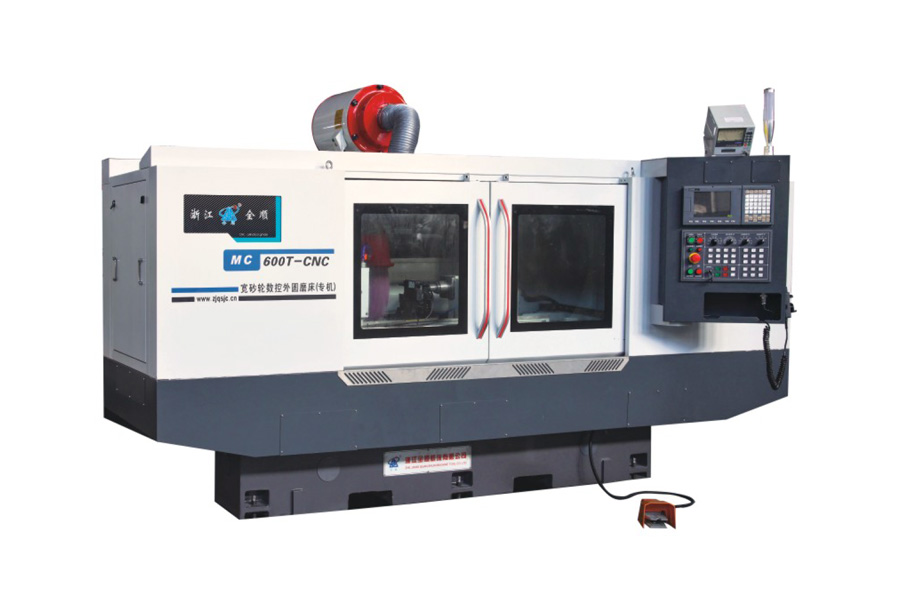

Macchina rettificatrice cilindrica CNC con mola larga

Mola larga = Maggiore rendimento — La mola da 500 mm x 203 mm x 200 mm copre una superficie maggiore ad ogni passata, riducendo significativamente i tempi di rettifica su alberi lunghi rispetto alle mole di larghezza standard — un risparmio diretto sui costi nelle produzioni ad alto volume.

Controllo servo CNC completo — Sia l’asse Z (tavola) sia l’asse X (carrello portamola) sono azionati da motori servo AC da 5,9 kW, con una risoluzione di 0,001 mm, garantendo una precisione ripetibile a livello micron per ogni componente di un lotto.

Azionamento potente del carrello portamola — Un motore a conversione di frequenza da 15 kW aziona la mola a una velocità lineare di 45 m/s, assicurando una rimozione stabile e aggressiva del materiale anche su pezzi in acciaio temprato.

Capacità robusta — Gestisce pezzi da Φ8 mm a Φ320 mm e fino a 150 kg, coprendo un’ampia gamma di dimensioni dei componenti con un unico investimento nella macchina.

Allineamento flessibile della tavola — Il piano di lavoro può ruotare di 7° in senso orario e di 3° in senso antiorario, consentendo una rettifica precisa di conicità e correzioni di allineamento per geometrie complesse degli alberi.

Contropunta idraulica a doppia azione — Una contropunta con cono 5# e corsa della bussola di 50 mm, dotata di controllo idraulico a doppia azione, garantisce un serraggio sicuro e ripetibile del pezzo e tempi più rapidi di cambio pezzo.

Testa fissa e non rotante — Una testa fissa con motore servo AC da 3,1 kW e cono centrale 5# offre una stabilità rotazionale costante per lavorazioni di precisione particolarmente impegnative.

In qualità di produttore specializzato in attrezzature per la rettifica CNC, Zhejiang Quanshun Machine Tool Co., Ltd. combina una struttura rigida del banco macchina, il controllo servo CNC completo degli assi e configurazioni specifiche per l’applicazione (mola larga, contropunta idraulica, tavola girevole) per aiutare i clienti a ottenere tempi di ciclo inferiori per singolo pezzo e una precisione costante a livello micron negli ambienti di produzione. Offriamo la possibilità di personalizzare le specifiche relative al diametro di rettifica, alla distanza tra i centri e alle dimensioni della mola, in base alle esigenze dei pezzi lavorati, insieme a consulenza tecnica, assistenza all’installazione e supporto post‑vendita.

Qual è la dimensione massima del pezzo che questa macchina può rettificare?

La macchina rettifica pezzi da Φ8 mm a Φ320 mm di diametro, con una distanza tra i centri di 600 mm e un peso massimo del pezzo di 150 kg.

Che cosa differenzia una macchina con “mola larga” da una rettificatrice cilindrica standard?

Una mola larga (500 mm di larghezza in questo modello) copre una superficie di contatto maggiore ad ogni passata, riducendo il numero di passate necessarie su alberi lunghi e migliorando l’efficienza complessiva della rettifica nelle produzioni ad alto volume.

Qual è la precisione di posizionamento degli assi CNC?

Sia l’asse Z (tavola) sia l’asse X (carrello portamola) raggiungono una risoluzione di 0,001 mm, grazie a motori servo AC da 5,9 kW che garantiscono una precisione costante e ripetibile.

La macchina può rettificare alberi conici?

Sì. Il piano di lavoro può ruotare di 7° in senso orario e di 3° in senso antiorario, permettendo la rettifica di conicità e regolazioni fini di allineamento.

La contropunta è adatta alle produzioni ad alto volume?

Sì. La contropunta utilizza un azionamento idraulico a doppia azione con corsa della bussola di 50 mm, consentendo un serraggio rapido e sicuro e cambi rapidi di pezzo.

È possibile personalizzare le specifiche?

Sì. Zhejiang Quanshun Machine Tool offre la possibilità di personalizzare l’intervallo di diametro di rettifica, la distanza tra i centri, le dimensioni della mola e la configurazione del motore, in base alle esigenze specifiche dei pezzi e delle linee di produzione.
