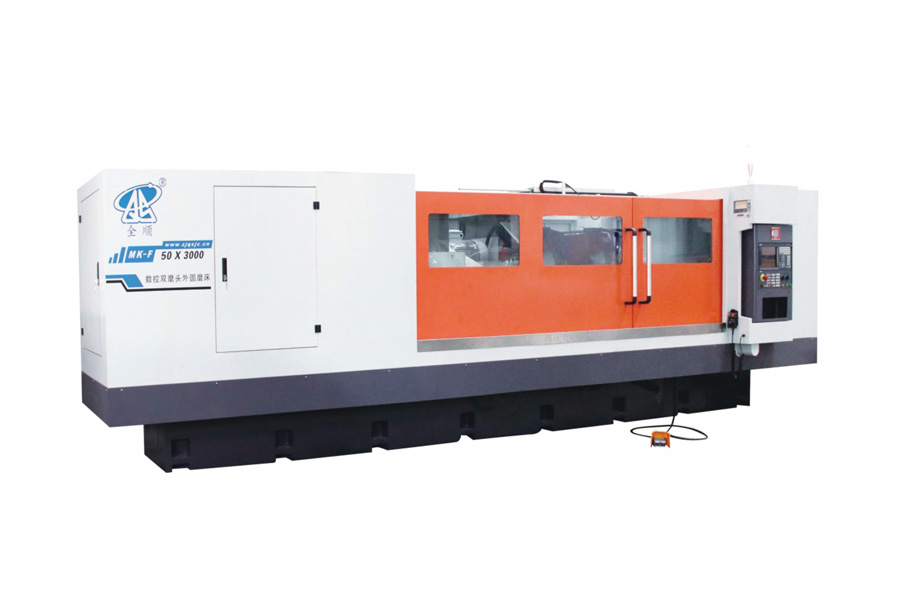

Macchina rettificatrice cilindrica a doppia testa di rettifica CNC

Configurazione a doppia mola — Due mole (A: Φ750x100x305, B: Φ750x75x305) sono montate sullo stesso supporto portamole, consentendo di eseguire operazioni di rettifica differenti in un’unica fase senza sostituire le mole — riducendo i tempi di ciclo su alberi con diametri variabili.

Capacità per alberi lunghi — Disponibile in quattro configurazioni di lunghezza di rettifica (1000/1500/2000/3000 mm) con distanze tra i centri fino a 3100 mm, coprendo dall’asse corto ai rulli lunghi all’interno di una stessa serie di macchine.

Portata per carichi pesanti — Supporta pezzi fino a Φ500 mm di diametro e 1000 kg di peso, con un diametro di rotazione di 540 mm, adatta a grandi alberi e rulli industriali.

Controllo servo ad alta precisione — Il tavolo di lavoro raggiunge una risoluzione di avanzamento di 0,001 mm, mentre il meccanismo di avanzamento trasversale offre una risoluzione di 0,0001 mm grazie a un servomotore AC da 22 Nm, garantendo posizionamenti stabili e ripetibili a livello micron.

Supporto portamole potente e stabile — Un motore mandrino da 15 kW aziona la mola a una velocità lineare fino a 45 m/s, con un movimento massimo di 400 mm, assicurando una rimozione costante del materiale anche su pezzi temprati e di grande diametro.

Tavolo di lavoro con conicità regolabile — Il tavolo consente impostazioni di conicità variabili, permettendo di eseguire con precisione rettifiche di conicità e di alberi diritti sulla stessa piattaforma.

Precisione di rettifica comprovata — Garantisce rotondità ≤0,003 mm, cilindricità ≤0,008/1000 mm e rugosità superficiale ≤Ra 0,32 μm, soddisfacendo rigorosi requisiti di tolleranza di finitura direttamente dalla macchina.

Zhejiang Quanshun Machine Tool Co., Ltd. è specializzata in attrezzature per la rettifica cilindrica CNC, progettate per applicazioni industriali pesanti. La serie MK-F50 a doppia testa di rettifica combina una struttura rigida, un supporto portamole a doppia mola e assi servo ad alta risoluzione, aiutando i produttori a ridurre i cambi di setup e a migliorare la coerenza della rettifica su alberi grandi e di diametro variabile. Offriamo configurazioni personalizzabili di distanza tra i centri, dimensioni delle mole e potenza del motore, in base alle specifiche esigenze dei pezzi, supportate da consulenza tecnica, assistenza all’installazione e servizio post‑vendita.

Cosa significa “doppia testa di rettifica” su questa macchina?

Il supporto portamole ospita due mole (A: Φ750x100x305, B: Φ750x75x305), consentendo di eseguire operazioni di rettifica diverse — come lavorazioni su diametri differenti o fasi di rettifica — nella stessa configurazione, senza dover sostituire le mole.

Qual è la dimensione e il peso massimi del pezzo lavorato?

La macchina rettifica pezzi da Φ30 mm a Φ500 mm di diametro, con un diametro di rotazione di Φ540 mm e un peso massimo di 1000 kg.

Quali lunghezze di rettifica sono disponibili?

La serie MK-F50 è disponibile in quattro configurazioni con lunghezze di rettifica massime di 1000 mm, 1500 mm, 2000 mm e 3000 mm, per adattarsi a diverse lunghezze di alberi.

Che livello di precisione può raggiungere questa macchina?

La macchina garantisce rotondità ≤0,003 mm, cilindricità ≤0,008/1000 mm e rugosità superficiale ≤Ra 0,32 μm, con una risoluzione di avanzamento trasversale fino a 0,0001 mm.

La macchina può rettificare pezzi conici?

Sì. Il tavolo di lavoro è dotato di un tipo di conicità regolabile, consentendo di eseguire con precisione rettifiche coniche oltre alla rettifica cilindrica diritta.

È possibile personalizzare le specifiche?

Sì. Zhejiang Quanshun Machine Tool offre la possibilità di personalizzare la distanza tra i centri, le dimensioni delle mole, la potenza del motore mandrino e altri parametri in base alle esigenze specifiche dei pezzi e della produzione.
