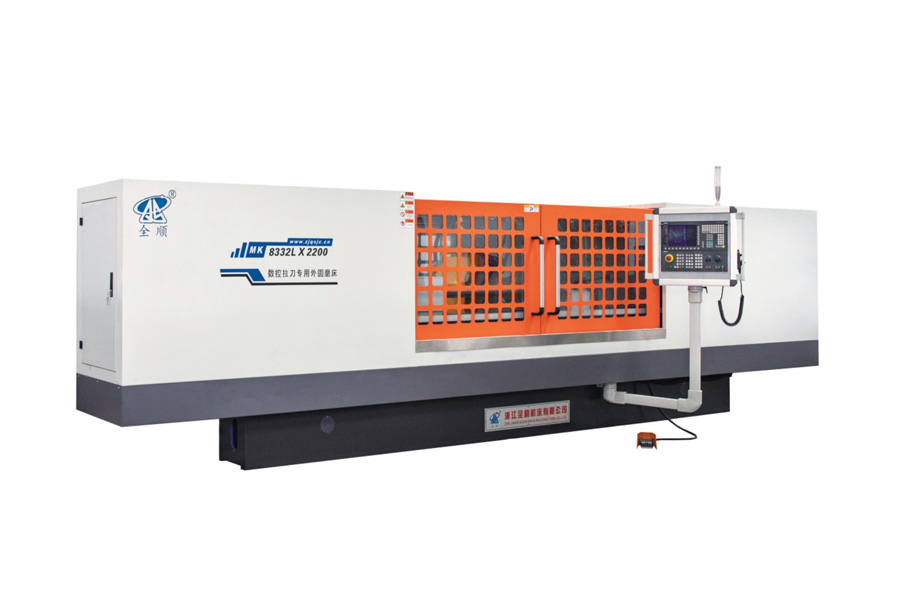

Macchina per la rettifica cilindrica per alesatura CNC

Mola in CBN per acciaio temprato da utensile — La macchina è equipaggiata con una mola in CBN (nitruro di boro cubico) di Φ500xBx203, ideale per la rettifica di acciai temprati utilizzati in brocci e utensili da taglio, offrendo una maggiore durata della mola e una rimozione costante del materiale rispetto agli abrasivi convenzionali.

Rettifica ad alta velocità, fino a 100 m/s — Una velocità lineare della mola di ≤100 m/s, oltre il doppio di quella delle rettificatrici cilindriche standard, consente una rimozione più rapida del materiale mantenendo una finitura superficiale fine e uniforme.

Mandrino speciale servoazionato — Un mandrino dedicato azionato da servomotore (conicità MT5, 60–300 giri/min) garantisce un controllo rotazionale preciso e stabile, particolarmente adatto a pezzi grezzi lunghi e sottili, sensibili alle vibrazioni e alle deflessioni.

Piano di lavoro con conicità a due livelli — Il piano di lavoro ruota di 3° in senso orario e di 3° in senso antiorario su due livelli regolabili, consentendo una precisa correzione della conicità e del parallelismo, elementi cruciali per la geometria di brocci e mandrini lunghi.

Precisione di grado officina — Raggiunge una rotondità ≤0,002 mm, una cilindricità ≤0,005 mm e una rugosità superficiale ≤Ra 0,2 μm — tolleranze più rigorose rispetto alle rettificatrici cilindriche di produzione standard, allineate alle esigenze di precisione della fabbricazione di utensili.

Controllo completo degli assi tramite servomotore — Sia il piano di lavoro che il meccanismo di avanzamento trasversale utilizzano servomotori AC (coppia 16 Nm) con risoluzione di 0,001 mm, assicurando una ripetibilità di posizionamento anche durante lunghe passate di rettifica.

Zhejiang Quanshun Machine Tool Co., Ltd. ha progettato la serie MK8332L specificamente per le strette tolleranze richieste nella produzione di brocci e utensili da taglio di precisione. Combinando una mola in CBN, un mandrino speciale servoazionato e un piano di lavoro con conicità a due livelli, la macchina garantisce rotondità, cilindricità e finitura superficiale di grado officina su pezzi lunghi e sottili. Offriamo configurazioni personalizzate per la lunghezza di rettifica, le specifiche della mola e l’intervallo di velocità del mandrino, insieme a consulenza tecnica, assistenza all’installazione e supporto post-vendita.

Perché questa macchina utilizza una mola in CBN invece di una mola abrasiva convenzionale?

Le mole in CBN (nitruro di boro cubico) sono più adatte alla rettifica dell’acciaio temprato da utensile, molto comune in brocci e utensili da taglio. Mantengono la forma e l’efficacia di taglio più a lungo, assicurando una precisione costante durante cicli di produzione prolungati.

Quali dimensioni e lunghezze di pezzi può gestire questa macchina?

La macchina rettifica diametri da Φ8 mm a Φ320 mm, con una lunghezza massima di rettifica di 2000 mm, una distanza tra centri di 2200 mm e un peso massimo del pezzo di 150 kg.

Che livello di precisione può raggiungere questa macchina?

Raggiunge una rotondità ≤0,002 mm, una cilindricità ≤0,005 mm e una rugosità superficiale ≤Ra 0,2 μm, soddisfacendo i requisiti di tolleranza della produzione di utensili e brocci di precisione.

Qual è la velocità lineare massima della mola?

La mola raggiunge una velocità lineare fino a 100 m/s, favorendo una rimozione efficiente del materiale preservando la qualità della finitura superficiale.

Questa macchina può rettificare profili conici oltre che alberi dritti?

Sì. Il piano di lavoro con conicità a due livelli ruota di 3° in senso orario e di 3° in senso antiorario, permettendo la rettifica precisa di conicità e la correzione del parallelismo oltre alla rettifica cilindrica standard.

È possibile personalizzare le specifiche?

Sì. Zhejiang Quanshun Machine Tool offre la possibilità di personalizzare la lunghezza di rettifica, l’intervallo di velocità del mandrino, le specifiche della mola e altri parametri in base alle esigenze specifiche dell’utensile o del pezzo.
