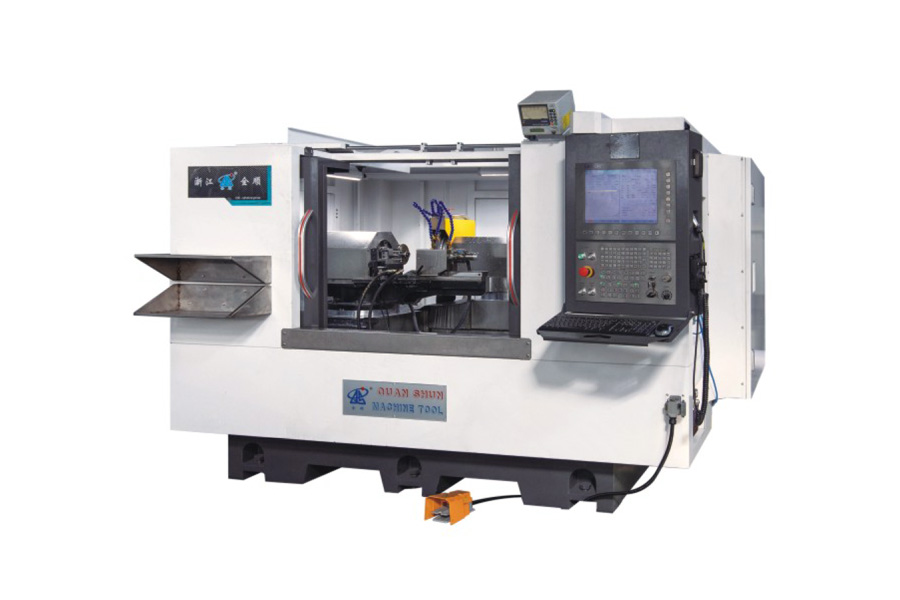

Rettifica cilindrica di profilo CNC ad alta precisione

Asse X azionato da motore lineare — L’asse X (asse di avanzamento/mandrino) è azionato direttamente da un motore lineare con una spinta di 2200 N, eliminando il gioco della trasmissione a vite a ricircolo di sfere e consentendo movimenti di seguimento del profilo più rapidi e precisi.

Mandrino a azionamento diretto — Il motore del mandrino utilizza la tecnologia ad azionamento diretto (1500 Nm), e una configurazione opzionale con motore DD consente la rotazione completamente automatica del mandrino per la rettifica sincronizzata di profili e camme.

Risoluzione di posizionamento sub-micron — La risoluzione minima di avanzamento e analitica degli assi X/Z raggiunge 0,001 mm, mentre la risoluzione di rotazione del mandrino è fino a 0,001°, supportando geometrie di profilo complesse e ad alta precisione.

Mandrino elettrico ad alta velocità — La configurazione standard del mandrino elettrico opera a 4000 giri/min con una velocità lineare della mola di 80 m/s, garantendo un’efficace asportazione di truciolo e preservando una finitura superficiale di alta qualità su pezzi di piccolo diametro.

Gamma di precisione compatta — Progettata specificamente per la rettifica esterna di diametri da Φ5 mm a Φ200 mm con una distanza tra centri di 250 mm, è ideale per alberi di precisione di piccole dimensioni e componenti a profilo, piuttosto che per lavorazioni di grandi lotti di alberi pesanti.

Rotazione regolabile della testa di lavoro — La testa di lavoro ruota fino a 15° (tipo rotativo manuale standard), consentendo una configurazione flessibile per operazioni di rettifica angolare e a profilo oltre la semplice rettifica cilindrica.

Zhejiang Quanshun Machine Tool Co., Ltd. progetta la MGK8320*300 per applicazioni in cui le rettificatrici cilindriche standard non riescono a garantire l’accuratezza del contorno. Combinando assi di avanzamento a motore lineare, un mandrino ad azionamento diretto e un mandrino elettrico ad alta velocità, la macchina offre un posizionamento sub‑micron e una finitura superficiale di alta qualità su pezzi piccoli e geometricamente complessi. Offriamo opzioni di configurazione, tra cui la rotazione automatica del mandrino con motore DD, la scelta della mola e l’intervallo di velocità del mandrino, per adattarsi alle specifiche esigenze di rettifica di profili, insieme a consulenza tecnica, assistenza all’installazione e supporto post‑vendita.

Che cosa rende questa macchina una rettificatrice “a profilo” anziché una normale rettificatrice cilindrica?

La macchina combina un asse X a motore lineare, un mandrino ad azionamento diretto e una risoluzione di rotazione del mandrino di 0,001°, permettendo di seguire contorni complessi e non circolari, come camme e profili multi‑raggio, e non solo superfici cilindriche dritte.

Quali dimensioni di pezzi può rettificare questa macchina?

L’intervallo di diametro di rettifica esterna va da Φ5 mm a Φ200 mm, con una distanza tra centri di 250 mm, rendendola adatta a componenti di precisione di piccole e medie dimensioni, piuttosto che a grandi alberi pesanti.

Che cos’è un asse a motore lineare e perché è importante?

Un motore lineare aziona l’asse direttamente, senza viti a ricircolo di sfere né riduttori, eliminando il gioco meccanico. Questo conferisce all’asse X (con una spinta di 2200 N) una risposta più rapida e una precisione di posizionamento più costante per lavori di fine profilo.

Il mandrino può ruotare automaticamente per la rettifica di camme o profili?

La configurazione standard prevede una testa di lavoro rotativa manuale con un’escursione fino a 15°. Una configurazione speciale può aggiungere un motore DD (ad azionamento diretto) per una rotazione completamente automatica e sincronizzata del mandrino.

Quali sono la velocità del mandrino e la velocità della mola di questa macchina?

La configurazione standard del mandrino elettrico opera a 4000 giri/min, con una velocità lineare della mola fino a 80 m/s, utilizzando una mola Φ400x40x203.

È possibile personalizzare le specifiche?

Sì. Zhejiang Quanshun Machine Tool offre la possibilità di personalizzare la configurazione del mandrino, il tipo di rotazione del mandrino (manuale o automatica con motore DD), le specifiche della mola e la potenza del motore in base alle esigenze specifiche di rettifica di profili.
