Come valutare la precisione e la ripetibilità di una rettificatrice per alberi a gomiti CNC?

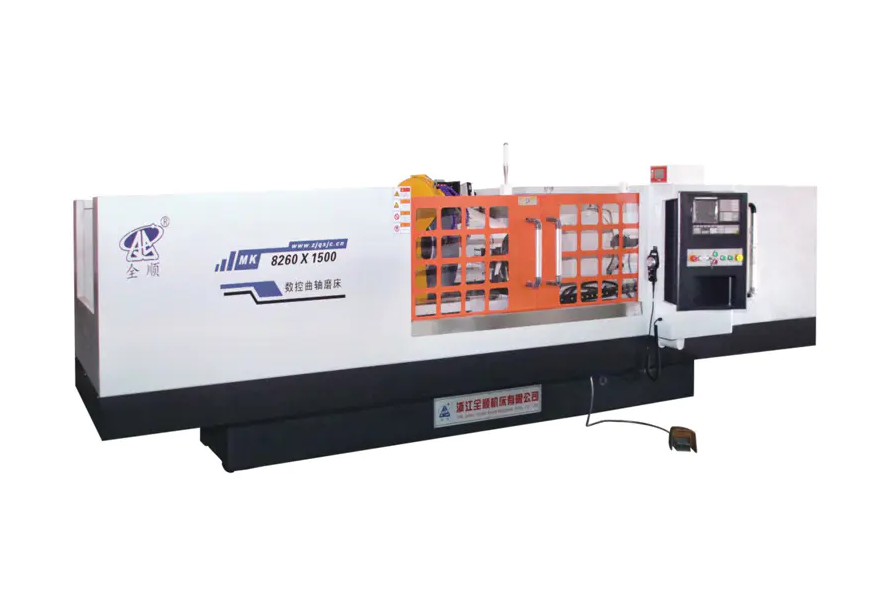

Valutare la precisione e la ripetibilità di a Rettifica albero motore CNC richiede una misurazione sistematica di precisione dimensionale, tolleranze geometriche e coerenza del processo attraverso più cicli di lavorazione. L'approccio principale combina il rilevamento in macchina, la verifica CMM (macchina di misura a coordinate) e l'analisi del controllo statistico del processo (SPC). Una rettificatrice per alberi a gomiti CNC ben calibrata dovrebbe raggiungere questo obiettivo rotondità entro ±0,001 mm , tolleranza del diametro entro ±0,002 mm e un valore Cpk di 1.33 o superiore essere considerato idoneo alla produzione.

Il processo di valutazione non è un controllo una tantum: è un protocollo strutturato che comprende la qualificazione della macchina, l'ispezione del pezzo e l'analisi delle capacità a lungo termine.

Metriche di precisione chiave per Rettifica alberi motore CNC

Prima di eseguire qualsiasi prova è fondamentale definire quali parametri costituiscono la “precisione” di una rettificatrice per alberi motore. Questi parametri influiscono direttamente sulle prestazioni del motore e sulla durata dei componenti.

• Tolleranza diametro perno: Tipicamente ±0,002–0,005 mm per alberi motore ad alte prestazioni.
• Rotondità (circolarità): Dovrebbe essere compreso tra 0,001 e 0,003 mm per il perno principale e quello dei perni.
• Cilindricità: Misura la deviazione della conicità e del cilindro lungo la lunghezza del perno, in genere ≤ 0,002 mm.
• Rugosità superficiale (Ra): Obiettivo Ra ≤ 0,4 µm per le superfici di contatto dei cuscinetti.
• Precisione del lancio del diario dei perni: Deviazione del centro del perno rispetto all'asse principale, solitamente ≤0,005 mm.
• Posizionamento angolare dei diari dei perni: Fondamentale per la fasatura del motore; l'errore angolare non deve superare ±0,05°.

Queste metriche costituiscono il modello di misurazione. Qualsiasi protocollo di valutazione deve affrontare ciascuno con lo strumento e il metodo adeguati.

Qualificazione della macchina: il punto di partenza

Prima di iniziare la rettifica del pezzo, la macchina stessa deve essere verificata attraverso prove di qualificazione geometrica e dinamica. Questi test stabiliscono se la struttura meccanica della macchina può supportare le tolleranze dichiarate.

Test di precisione geometrica

Utilizzare un interferometro laser o una barra a sfera di precisione per controllare:

• Rettilineità dell'asse trasversale della testa della mola (asse X): target ≤ 0,002 mm/300 mm
• Parallelismo tra l'asse del mandrino portamola e l'asse della testa portapezzo/contropunta: ≤ 0,003 mm/500 mm
• Eccentricità del mandrino della mola: ≤ 0,001 mm
• Eccentricità del mandrino della testa portapezzo: ≤ 0,002 mm

Valutazione della stabilità termica

La deriva termica è una delle principali fonti di errori dimensionali nella rettifica CNC. Far funzionare la macchina alla temperatura operativa per almeno 60–90 minuti prima di effettuare misurazioni precise. Misurare lo spostamento termico sul mandrino portamola utilizzando un sensore capacitivo a intervalli di 15 minuti. Una macchina stabile dovrebbe esibirsi meno di 0,003 mm di deriva termica dopo il riscaldamento.

Misurazione a bordo macchina: controllo di precisione in tempo reale

Moderno Rettifica albero motore CNCs integrare sistemi di misurazione in-process che misurano continuamente il diametro del pezzo durante la rettifica. Questo ciclo di feedback attivo è il metodo più diretto per controllare la precisione dimensionale.

Per valutare l'efficacia del misuratore di bordo macchina:

1. Rettificare un diario di prova fino al diametro nominale e registrare la lettura del manometro allo spegnimento.
2. Rimuovere il pezzo e misurare lo stesso perno con un manometro calibrato o una CMM.
3. Calcolare la differenza tra la lettura sulla macchina e la misurazione offline.
4. Ripetere l'operazione su 10 parti consecutive per stabilire l'errore di correlazione del calibro.

Un indicatore in-process ben funzionante dovrebbe essere correlato ai risultati della CMM all'interno ±0,001 mm . Deviazioni oltre questo limite indicano usura del manometro, problemi di montaggio o contaminazione del liquido di raffreddamento.

Ispezione post-processo con CMM e rotondimetro

La misurazione fuori macchina fornisce i dati più oggettivi per una valutazione di precisione. Due strumenti sono indispensabili:

Macchina di misura a coordinate (CMM)

L'ispezione CMM rileva diametro, cilindricità e precisione di lancio. Per la valutazione dell'albero motore, una sonda a scansione è preferibile a una sonda a contatto perché raccoglie centinaia di punti per giornale, fornendo dati statisticamente robusti. Misurare come minimo 3 sezioni trasversali per giornale (entrambe le estremità e il centro) utilizzando almeno 36 punti per sezione trasversale .

Tester di rotondità/forma

Un rotondimetro dedicato (tipo Taylor Hobson o equivalente) fornisce una risoluzione molto più elevata per la circolarità e l'ondulazione superficiale rispetto a una CMM. Utilizza un mandrino di precisione con incertezza angolare sottostante 0,01 secondi d'arco . Questo strumento è fondamentale per valutare:

• Errore di rotondità secondo ISO 12181
• Lobing (errori armonici dispari causati da fissaggi senza centri)
• Ondulazione (errori di frequenza medio-spaziale legati al vibrazione delle ruote)

Test di ripetibilità: l'approccio Gauge R&R e SPC

La ripetibilità non riguarda solo una parte buona: riguarda output coerente durante un ciclo di produzione . Due metodi strutturati definiscono questa capacità:

Ripetibilità e riproducibilità del misuratore (R&R del misuratore)

Questo studio separa la variazione del sistema di misurazione dalla variazione effettiva della parte. Procedura:

• Selezionare 10 perni di banco dell'albero motore che coprono la gamma di diametri previsti.
• Chiedi a 2-3 operatori ciascuno di misurare tutte le 10 parti, 3 volte ciascuna, in ordine casuale.
• Calcolare %GRR = (variazione R&R dell'indicatore / variazione totale) × 100.

Criteri di accettazione: %GRR ≤ 10% è eccellente; Il 10–30% è marginale; superiore al 30% richiede un'azione correttiva prima che i dati di produzione siano attendibili.

Controllo statistico del processo (SPC) e capacità del processo

Macinare un minimo di 25-30 alberi motore consecutivi in condizioni controllate e registrare il diametro del perno principale per ciascuna parte. Traccia i dati su una carta di controllo X-bar e R, quindi calcola:

• Cp (capacità di processo): Le misure si diffondono rispetto alla tolleranza. Obiettivo Cp ≥ 1,67.
• Cpk (indice di capacità del processo): Rende conto della centratura del processo. Target Cpk ≥ 1,33 per la produzione standard; ≥ 1,67 per le riviste critiche.
• Deviazione standard (σ): Dovrebbe essere inferiore a 1/6 della tolleranza bilaterale.

Riepilogo della valutazione: parametri e soglie di accettazione

Fonti comuni di perdita di precisione e come identificarle

Quando i risultati della valutazione non rientrano nelle soglie sopra indicate, la causa principale deve essere individuata sistematicamente. Le fonti più comuni di precisione degradata in Rettifica albero motore CNCs includere:

• Squilibrio della mola o errori di ravvivatura: Causa segni di vibrazione visibili nei profili di rotondità come lobi ad alta frequenza. Soluzione: riequilibrare la ruota e rivestirla con piombo più fine.
• Usura del cuscinetto della testa portapezzo o della contropunta: Si presenta come una maggiore eccentricità sul pezzo rotante. Rilevabile con un comparatore di precisione sul naso del mandrino.
• Crescita termica durante lunghi cicli di produzione: Identificato dall'andamento dei dati CMM nel tempo: se il diametro si sposta gradualmente in una direzione, è necessaria una compensazione termica o un ciclo di riscaldamento.
• Incoerenza del dispositivo o del bloccaggio: Si traduce in una variazione da parte a parte nella precisione del lancio. Controllare con una forza di serraggio costante utilizzando una chiave dinamometrica e ripetere la misurazione.
• Errore di interpolazione del controller CNC: Si manifesta come errori di posizione angolare nei diari dei perni. Verificare controllando la risoluzione dell'encoder dell'asse C e le impostazioni di compensazione del gioco.

Stabilire un programma di rivalutazione periodica

Una qualificazione una tantum non è sufficiente per garantire la produzione a lungo termine. La valutazione della precisione dovrebbe seguire un programma a più livelli:

• Ogni turno di produzione: Verificare la correlazione del misuratore in corso utilizzando un misuratore ad anello principale di riferimento. Controllare la prima e l'ultima parte della corsa con CMM.
• Settimanale: Eseguire un campione SPC di 10 parti e ricalcolare Cpk. Ispezionare le condizioni della mola e l'usura dell'utensile di ravvivatura.
• Mensile: Condurre un controllo completo della precisione geometrica utilizzando l'interferometro laser e il test con barra a sfera.
• Ogni anno o dopo una manutenzione importante: Riqualificazione completa della macchina, compresi stabilità termica, runout del mandrino e studio R&R del calibro.

L'analisi delle tendenze derivante da questi controlli periodici consente una manutenzione proattiva prima che la precisione scenda al di sotto delle specifiche, riducendo significativamente il tasso di scarti e i tempi di fermo non pianificati.
