Quali sono i tipi di rettificatrici CNC?

Nel campo della produzione di precisione, Rettificatrici CNC svolgere un ruolo cruciale. Utilizzano mole rotanti ad alta velocità per eseguire la rettifica fine sulla superficie dei pezzi, ottenendo precisione dimensionale e finitura superficiale estremamente elevate. Con il continuo aumento delle richieste industriali di lavorazioni ad alta precisione e ad alta efficienza, i tipi di rettificatrici CNC sono diventati sempre più diversificati e specializzati.

Classificazione per oggetto e funzione lavorata: classificazioni tradizionali delle rettificatrici CNC

Rettificatrici CNC vengono classificati principalmente in base alla forma dei pezzi che lavorano e alle loro funzioni specifiche, formando diverse tipologie principali:

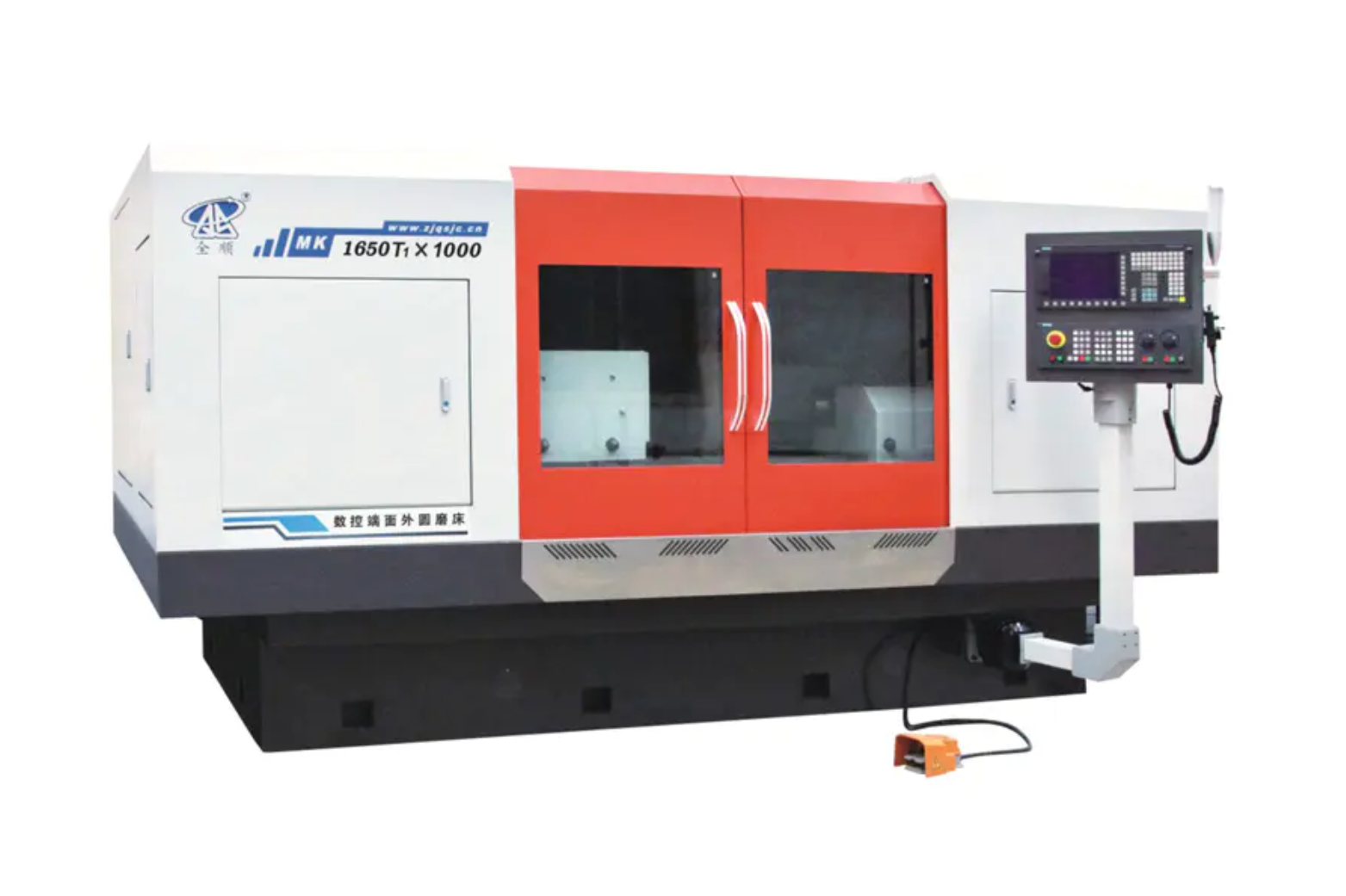

1. Rettificatrice cilindrica CNC

Caratteristiche: Utilizzato specificatamente per la rettifica delle superfici cilindriche esterne, delle superfici coniche e di alcune superfici terminali degli spallamenti dei pezzi. È l'attrezzatura principale per la lavorazione di precisione di parti di alberi. Moderno Rettificatrici cilindriche CNC in genere hanno un controllo multiasse, consentendo la rettifica di compositi, come il completamento della lavorazione di precisione di diametri esterni e facce terminali in un'unica configurazione.

2. Rettificatrice interna CNC

Caratteristiche: Utilizzato per rettificare le superfici interne cilindriche o coniche dei pezzi. A causa dei limiti di spazio nella rettifica interna, queste macchine utilizzano tipicamente elettromandrini ad alta velocità. Sono ampiamente utilizzati in settori quali componenti automobilistici (ad esempio alloggiamenti di cuscinetti), componenti idraulici e stampi.

3. Rettificatrice per superfici CNC

Caratteristiche: Utilizzato per la rettifica delle superfici piane o sagomate dei pezzi. In base alla relazione tra l'asse della mola e la direzione di movimento della tavola, possono essere ulteriormente suddivisi in tavole rettangolari a mandrino orizzontale, tavole rotanti a mandrino verticale, ecc. Il loro vantaggio principale sta nel fornire planarità e rugosità superficiale estremamente elevate.

4. Rettificatrice per utensili CNC

Caratteristiche: Specificamente progettato per la rettifica e la produzione di vari utensili da taglio (ad esempio trapani, frese, frese per ingranaggi, ecc.). Questi Rettificatrici CNC in genere hanno cinque o più assi di controllo simultaneo per gestire geometrie di utensili complesse e requisiti di alta precisione.

5. Rettificatrice senza centri CNC

Caratteristiche: La rettifica non richiede foro centrale per il posizionamento; invece, ruote di guida e una piastra di supporto sostengono il pezzo. Questo metodo è ideale per la rettifica continua di grandi volumi del diametro esterno di parti sottili a forma di bastoncino, offrendo un'efficienza produttiva estremamente elevata.

6. Rettificatrice per maschere CNC

Caratteristiche: Dotato di un sistema di misurazione e posizionamento delle coordinate ad alta precisione, utilizzato principalmente per la rettifica di fori in stampi o parti di precisione con precisione e finitura superficiale estremamente elevate.

Classificazione per automazione e caratteristiche strutturali: tipologie ausiliarie per migliorare l'efficienza

Oltre ai tipi principali classificati in base alla funzione sopra menzionata, Rettificatrici CNC possono inoltre essere suddivisi in base alla loro struttura e al grado di automazione:

Rettificatrici per composti

La combinazione di più funzioni di rettifica, come la rettifica di diametri esterni, fori interni e facce terminali, consente di completare più processi in un'unica configurazione, migliorando notevolmente la precisione e l'efficienza della lavorazione.

Rettificatrici ad alta/altissima velocità

Impiega CBN (nitruro di boro cubico) o mole diamantate ed esegue la rettifica a velocità lineari estremamente elevate, migliorando significativamente la velocità di rimozione del materiale e la qualità della lavorazione.

Rettificatrici CNC a portale

Con forte rigidità strutturale, adatta per la rettifica di superfici piane o guide di pezzi grandi e pesanti.

Considerazioni sulla scelta della rettificatrice CNC e tendenze future

Scegliere il giusto Rettificatrice CNC richiede una considerazione completa delle dimensioni, della forma, dei requisiti di precisione, delle dimensioni del lotto e del budget del pezzo. Ad esempio, se è necessaria la lavorazione di un gran numero di alberi sottili, una rettificatrice senza centri CNC è la scelta migliore; se sono coinvolti sistemi complessi di fori nello stampo, è necessario selezionare una rettificatrice a coordinate CNC.

Le future tendenze di sviluppo delle rettificatrici CNC si concentreranno sui seguenti punti:

• Combinato e integrato: una macchina utensile completa più processi, riducendo gli errori di movimentazione e bloccaggio.


• Intelligentizzazione: integrazione di monitoraggio intelligente, controllo adattivo, diagnosi dei guasti e altre tecnologie per ottenere una produzione senza personale o con personale minimo.


• Ultraprecisione: perseguire la precisione di lavorazione e la qualità della superficie a livello nanometrico.



Rettificatrici CNC sono attrezzature di precisione indispensabili nell'industria moderna. I loro diversi tipi possono soddisfare vari requisiti di alta precisione, dalla produzione di massa alla complessa lavorazione di stampi, e sono una delle tecnologie chiave che guidano l'aggiornamento della produzione di fascia alta.
