Rettificatrice a 5 assi: come funziona, vantaggi principali e consigli per l'acquisto intelligente

Quando un cliente ti consegna un lotto di pale di turbina o utensili da taglio multilobati, il percorso convenzionale è quello di sgrossare e rifinire ciascuna faccia su macchine separate, quindi sperare che la concentricità sia ancora valida. Una rettificatrice a 5 assi cambia questo calcolo. Può posizionare il pezzo e la ruota lungo cinque assi interpolati, quindi un'unica configurazione copre un ambito di geometria molto più ampio. Ma questo lo rende il prossimo acquisto giusto per ogni negozio? La risposta onesta è: è vantaggioso solo quando il lavoro richiede realmente un movimento multiasse simultaneo.

Cosa fa realmente una rettificatrice a 5 assi

Una rettificatrice a 5 assi non è semplicemente una rettificatrice cilindrica esterna con due pulsanti extra. Gli assi X, Y e Z spostano la tavola, la testa della mola o il pezzo in tre direzioni lineari. Gli assi A e B ruotano e inclinano il pezzo o il mandrino dell'utensile. Insieme ti danno cinque gradi di libertà, così la mola può avvicinarsi a un profilo complesso da quasi ogni angolazione senza perdere il contatto con la superficie.

In pratica, ciò significa che è possibile rettificare una superficie scolpita complessa in un solo serraggio. Su una macchina a tre assi, dovresti indicizzare la parte, reimpostarla e accettare errori di runout e allineamento. L'interpolazione a cinque assi consente alla ruota di rimanere impegnata nel percorso teorico della superficie mentre la parte gira e si inclina sotto di essa.

Come il movimento a 5 assi offre precisione

La precisione su una rettificatrice a 5 assi non è solo questione di avere più motori. Il sistema di controllo deve sincronizzare continuamente cinque assi. I moderni controlli CNC utilizzano coordinate cartesiane disaccoppiate e cinematica inversa per trasformare un percorso utensile in comandi di assi simultanei. Se un asse ritarda anche di 0,002 mm, il profilo finito può mostrare ombre o vibrazioni.

La rigidità meccanica è altrettanto importante. Una rettificatrice a 5 assi necessita di una base rigida, elevata precisione di passo sulle viti a ricircolo di sfere e compensazione termica sul mandrino. Senza questi, gli assi aggiuntivi non fanno altro che ampliare il budget di errore. I migliori progetti a cinque assi utilizzano guide lineari precaricate e tavole rotanti ad azionamento diretto per ridurre al minimo il gioco.

Principali vantaggi della rettifica a 5 assi nella pratica

La rettifica a cinque assi offre meno configurazioni, tempi di ciclo più brevi, migliore finitura superficiale e la possibilità di creare geometrie con sottosquadri e ritorte che la semplice rettifica a tuffo non può raggiungere. Inoltre, migliora la coerenza tra le parti poiché viene utilizzato lo stesso bloccaggio per tutte le superfici lavorate.

Quando una macchina a 5 assi non è la soluzione migliore

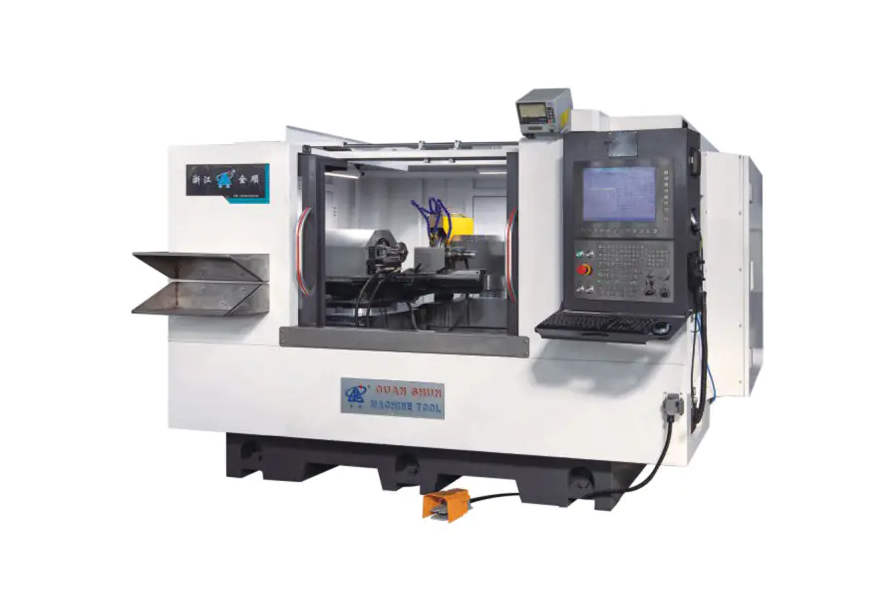

Se le tue parti sono per lo più alberi cilindrici, manicotti o alberi a gomiti con una linea centrale ben definita, una macchina multiasse potrebbe essere eccessiva. Una rettificatrice cilindrica CNC o una rettificatrice composta possono fornire rotondità inferiori al micron e dimensioni costanti con costi molto inferiori e una manutenzione più semplice. Ad esempio, Zhejiang Quanshun Machine Tool costruisce a Smerigliatrice cilindrica a profilo CNC ad alta precisione che gestisce profili esterni complessi con una configurazione molto più convenzionale. A differenza della geometria a cinque assi, queste macchine sono costruite attorno all'asse di rotazione del pezzo, quindi mantengono la rigidità che la maggior parte delle officine si aspetta da una rettificatrice cilindrica.

Se si lavorano alberi lunghi o diametri grandi, un design a doppia testa o a ruota larga può spesso svolgere il lavoro con una produttività maggiore rispetto a un centro a cinque assi. Sono disponibili soluzioni di rettifica personalizzate anche per pezzi non standard senza chiederti di acquistare più assi di quelli che puoi utilizzare.

Cosa valutare prima di acquistare una rettificatrice a 5 assi

Inizia con il tuo portafoglio di ricambi. Se l’80% del lavoro può essere svolto in un semplice mandrino a due griffe, un investimento a 5 assi potrebbe rimanere inattivo. Successivamente, definire la fascia di tolleranza. La lavorazione a cinque assi brilla per le tolleranze del profilo ±0,005 mm , ma se hai bisogno solo di ±0,01 mm su un diametro esterno, una macchina più economica può farlo facilmente.

La programmazione è un altro costo nascosto. Una rettificatrice a 5 assi richiede generalmente un post-processore CAM che emetta movimenti interpolati a cinque assi, oltre a un programmatore esperto. Tieni conto di quel tempo, non solo del prezzo dell'adesivo.

Infine, esamina la profondità del servizio del costruttore di macchine. Una macchina da 40 tonnellate con cinque assi non è qualcosa che puoi portare in taxi a un'officina di riparazione locale. Chiedi informazioni sui tempi di risposta, sulla disponibilità di unità assi di riserva e se il costruttore offre la messa in servizio in loco.

Selezionare la giusta tecnologia di rettifica per la tua officina

Non esiste un verdetto universale. La scelta corretta dipende dal mix di prodotti, dagli obiettivi di qualità e dalla capacità del team di programmare percorsi utensile multiasse. Molti produttori trovano una via di mezzo: mantenere una rettificatrice cilindrica CNC affidabile per la maggior parte del lavoro quotidiano e aggiungere un centro di rettifica composto flessibile quando compaiono parti complesse. Questo approccio mantiene basso il costo per parte pur mantenendo la capacità di gestire geometrie esotiche.

Per un quadro decisionale pratico, consultare la nostra guida su come scegliere una rettificatrice .
